Hier ein paar Bilder der Renntretroller Effendi RTR 1. Generation bis RTR 3. Generation:

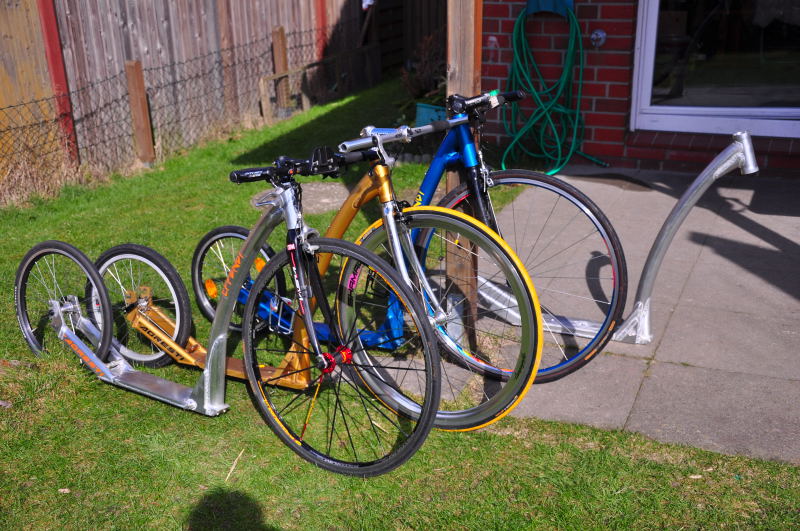

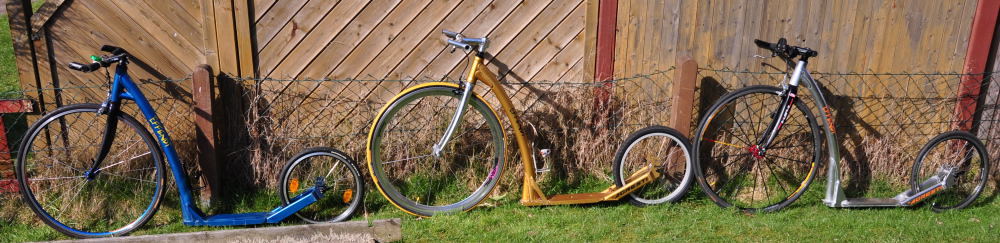

Der RTR1 ist blau, der RTR2 ist gold, der RTR3 ist silber. Dahinter der verstärkte RTR2 (quasi RTR2,5 :-))

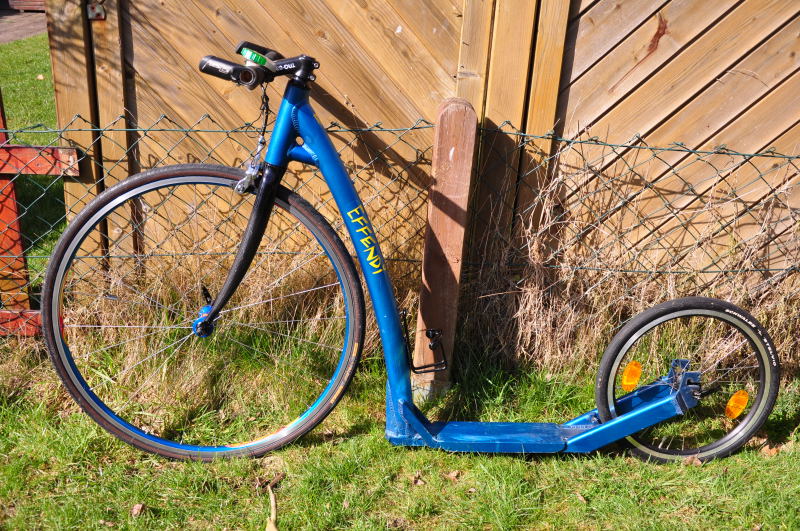

RTR 1. Generation, gehört Marius (9), Eloxierung ist die erste bei Effendi überhaupt gewesen, nicht perfekt, aber wir lassen es so, stört ihn nicht.

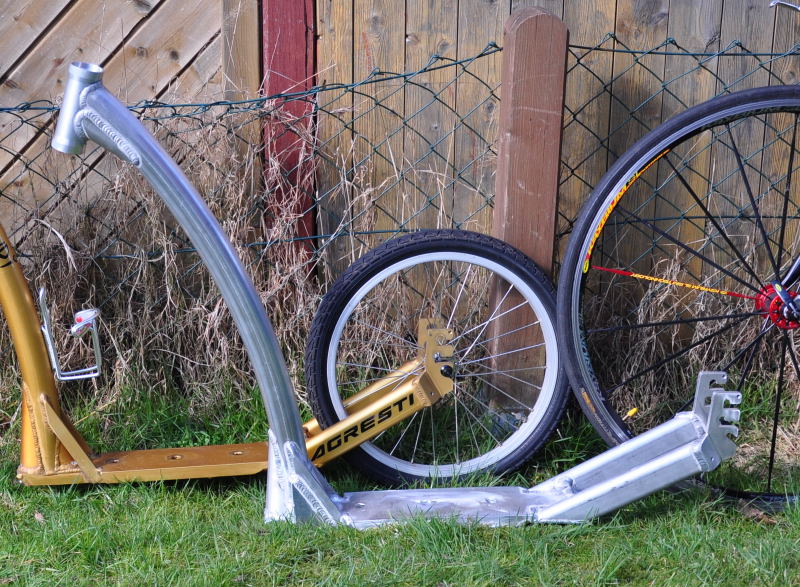

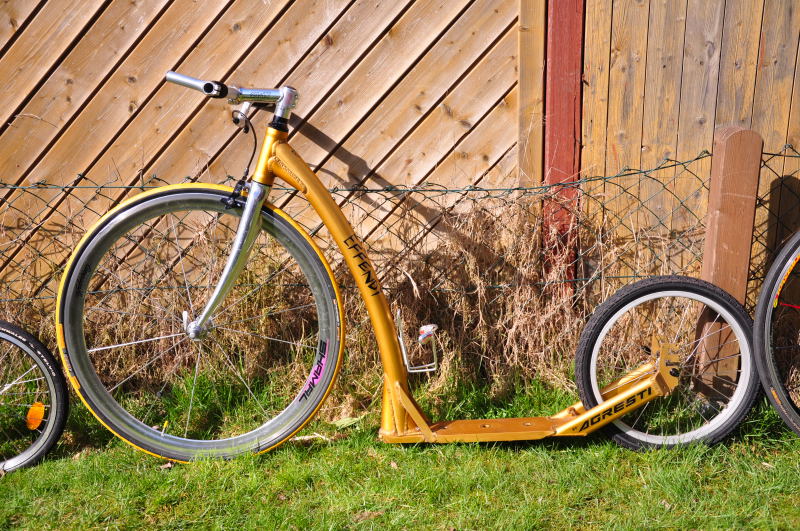

RTR 2. Generation, gut eloxiert, hier mit dickem 18" Hinterrad. Auch 20" ist möglich (nicht bei RTR1), Rohrbogen ist hier enger, Steuerrohr kürzer

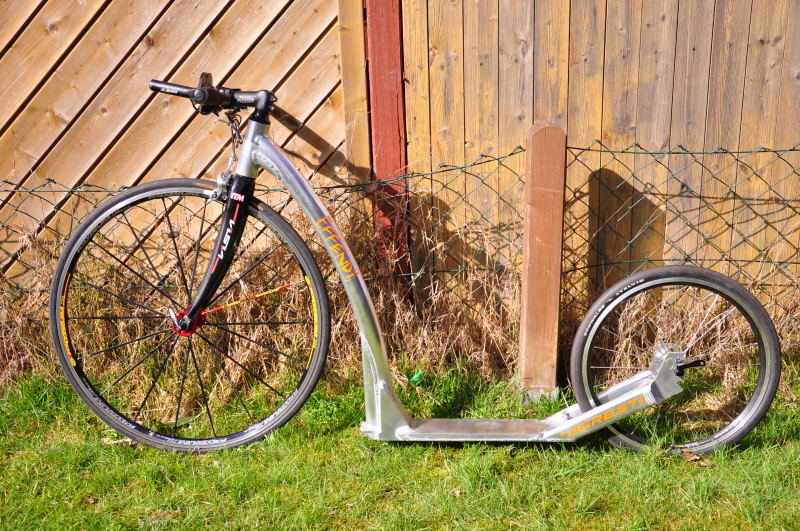

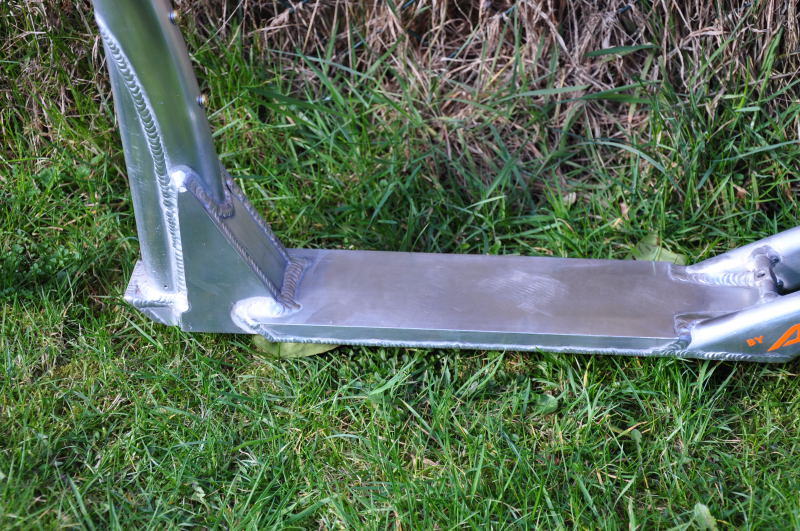

RTR 3. Generation, ohne Beschichtung erstmal, nur Aufkleber, hinteres Ausfallende ist jetzt länger, dadurch mehr Radstand, Bodenbereich komplett anders, 7020er Alu (Rohrbogen weiterhin 6060er)

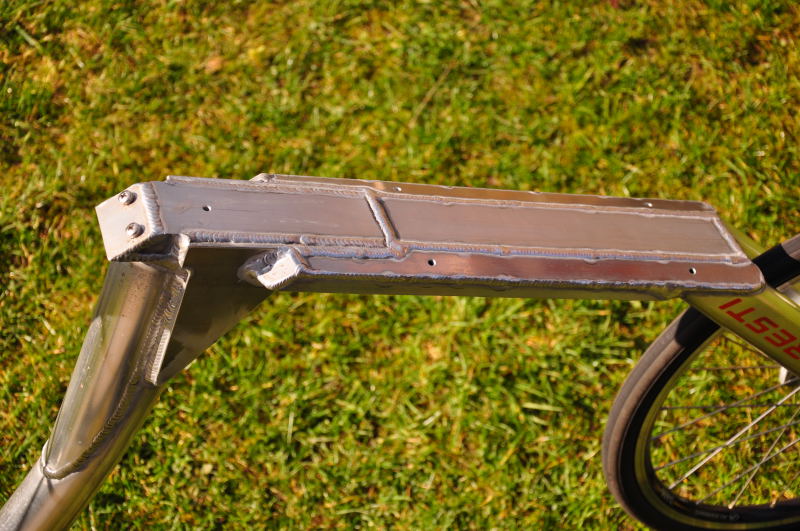

RTR3, unten abgedeckt, alles abgeschrägt, um in Kurven nicht so leicht aufzusetzen

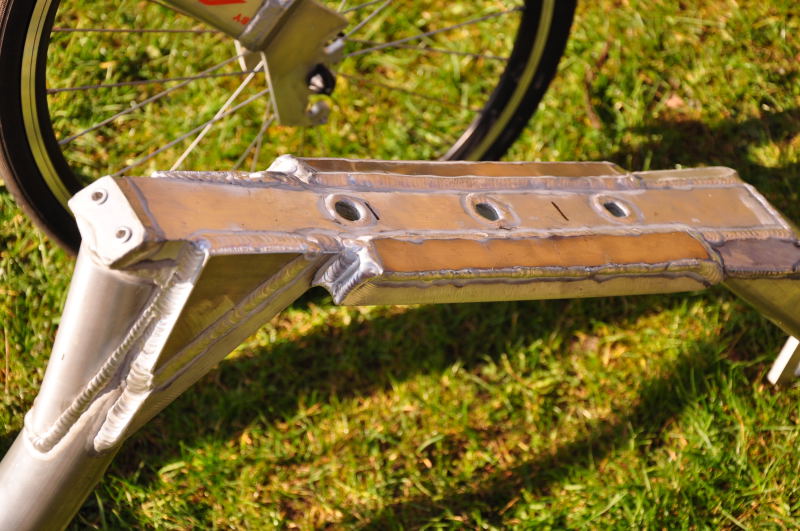

Bodenbereich RTR2,5: Vorne Dreiecke dran, Seiten abgedeckt, ca. 2-3 mm Verlust an Bodenfreiheit.

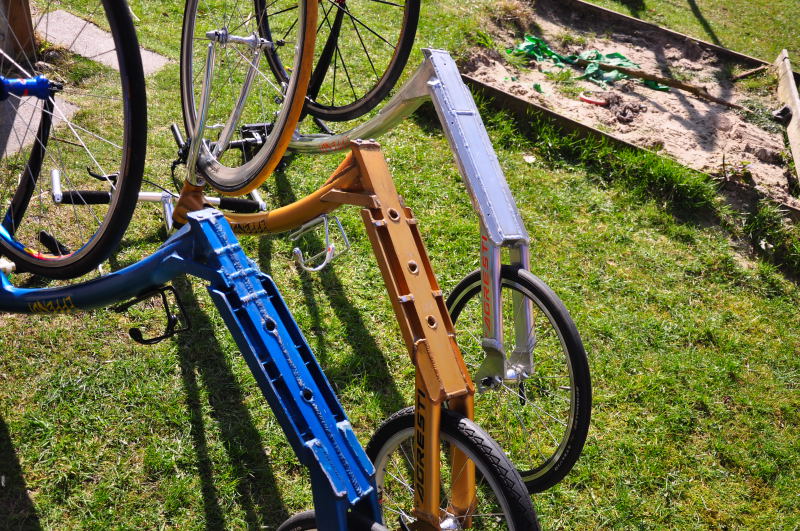

Alle drei von unten. RTR1 hatte am Hinterbau noch keine Schrägungen, RTR2 hatte Stege, die noch die volle Höhe hatten, RTR3 ist konsequent geschrägt mit einem langen Abdeckblech. Querschweißnähte dienten dazu, den Verzug des Schweißens auszugleichen.

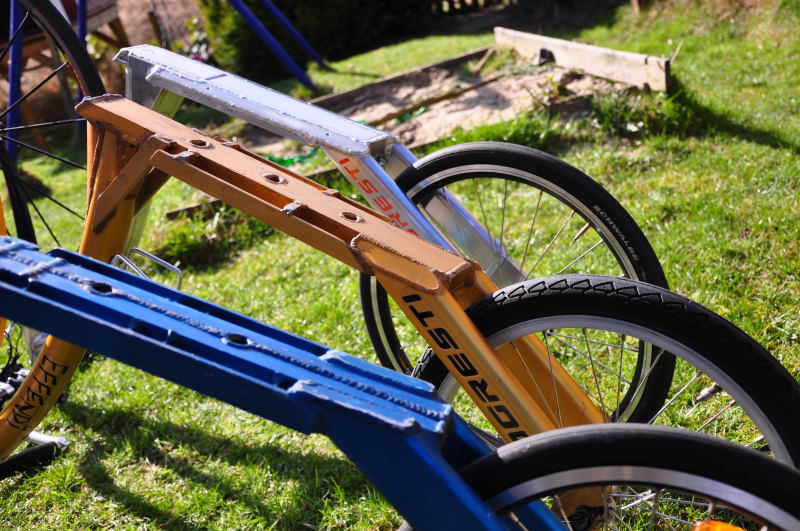

Bodenbereiche von der Seite
Rohrbögen:
RTR1 hatte 3 mm Wandung, wurde aber mit Längsblech verstärkt
RTR2 bekam 5 mm, um das Längsblech zu vermeiden
RTR3 bekam 3 bzw. 4 mm, da die Vermutung war, dass die Bodenverstärkung hauptverantwortlich bei RTR1 war und 3 mm doch genügen konnten, was RTR3 dann auch zeigte.
Steuerrohrwinkel:
RTR1: 72°
RTR2: 71,5°
RTR3: 71° >> optimal bei üblichen Rennradgabeln mit ca. 43 mm Vorbiegung
Ausfallenden:
RTR1: 2fach, nur für 18" mit Rennreifen geeignet.
RTR2: 3fach, für 18" und 20" geeignet.
RTR3: 3fach, aber mehr Masse im Ausfallende, da länger: 20" auch mit dickerem Reifen möglich, Radstand ca. 3-4 cm größer, mehr Laufruhe (auch durch Lenkwinkel)
Gewicht:
RTR1 verstärkt: ca. 3,5 kg
RTR2: Ca. 3,7 kg
RTR3: Mit 3 mm Wandung 3,6 kg, mit 4 mm Wandung 3,8 kg
RTR2 verstärkt: 4,0 kg
Bodenbereiche:
RTR1 und 2 haben Vierkantrohre (4 mm Wandung) und U-Profil-Trittbretter aufgeschweißt (5 mm Wandung), alles 6060er Alu. Vorne Streben.
RTR3 hat 2 aufeinandergeschweißte U-Profile, einmal 50 mm Breite (5 mm Wandung), von unten, und Trittbrett 100 mm-Breite (4 mm Wandung), von oben. Beide U-Profile sind aus 7020er Alu. Vorne Laserteile (ähnlich wie Dreiecke)
RTR2,5 wie RTR2, aber vorne Dreiecke zusätzlich und Bodenbereich wie RTR3 geschlossen.
